一、定义与核心结构

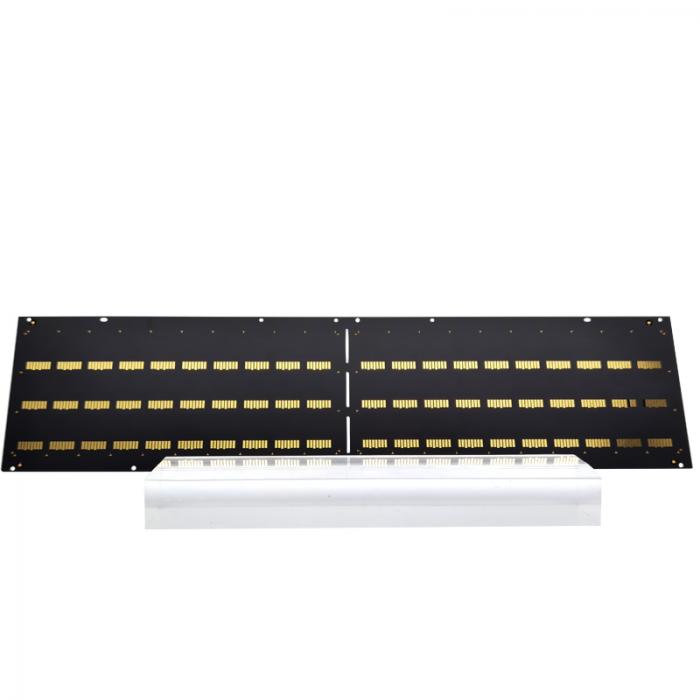

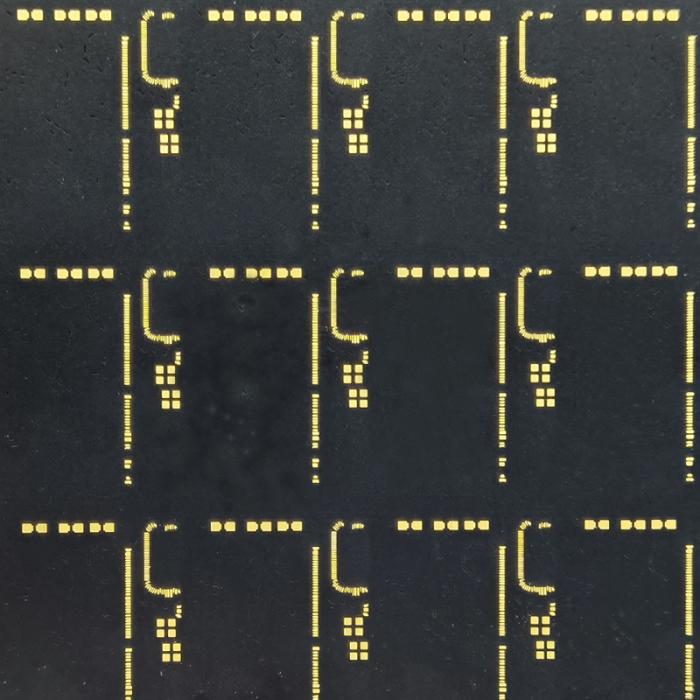

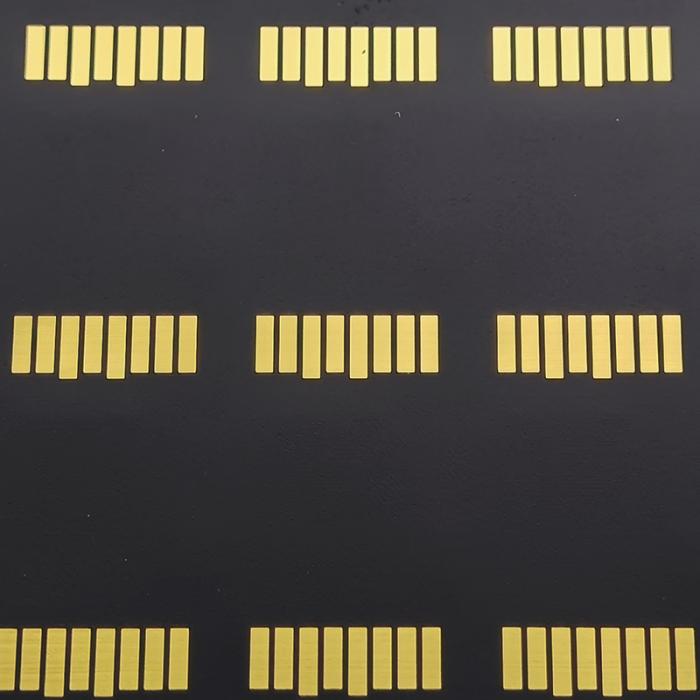

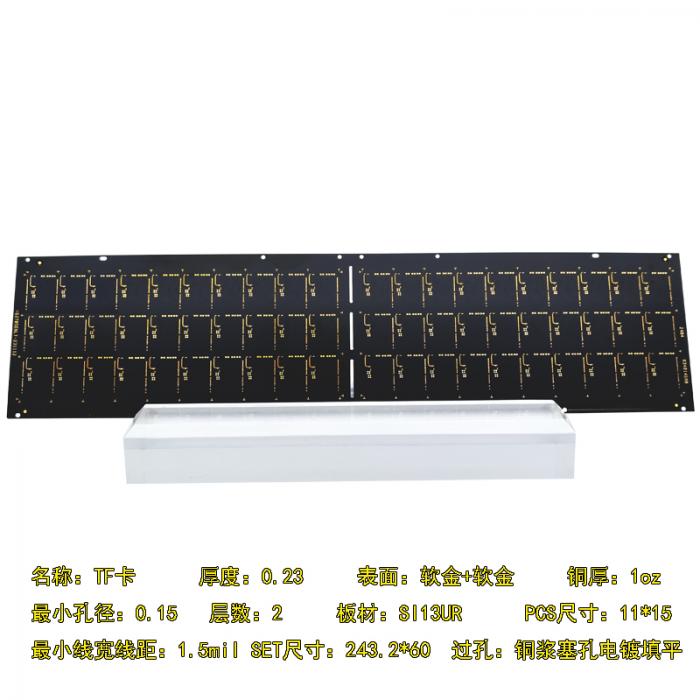

TF卡载板是嵌入式系统中集成microSD卡的关键部件，包含电源管理、信号接口、物理固定等模块，

主要用于实现存储芯片与主控电路之间的信号传输和物理支撑。其核心结构包含三层架构：

• ‌接口层‌：集成SD/SPI双模控制器，支持1线至4线数据传输配置（默认1线模式）；
• ‌电源层‌：分离VDD（2.7-3.6V）和VCCQ（1.8V/3.3V）供电，采用叠层电容滤波方案；
• ‌防护层‌：集成ESD保护器件与抗震结构，满足IEC 61000-4-2 Level 4防护标准。

二、电气特性要求

1. ‌信号完整性优化‌

   • 数据线需严格控制50Ω单端阻抗，优先采用微带线布线并保持同层走线；
   • CLK信号需预留π型滤波电路，消除高频干扰
   • 高低速信号分层布局，避免DAT0-DAT3与CLK线平行走线超过5mm。

2. ‌电源管理设计‌

   • 采用VCC_SD电源树架构，主滤波电容（≥10μF）需距卡座≤3mm；
   • 双电压系统中需配置1.8V LDO电源轨，支持UHS-I模式切换
